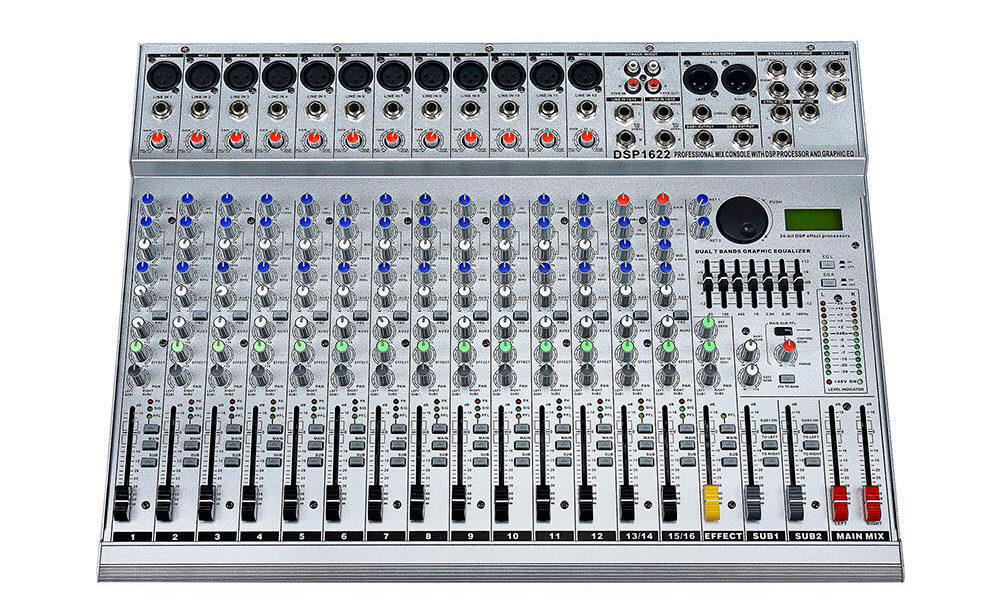

天逸 DSP-1622 调音台

DSP-1622调音台功能概述

一、主要特征
1、 12路话筒输入，4路（2组）立体声输入，带48V幻像电源
2、输入高中低3段均衡，中频可扫频
3、两个辅助输出，辅助AUX1可以选择推子前推子后信号，辅助AUX2为推子后信号
4、输入每路带主输出MAIN，编组SUB， 监听PFL开关， 方便选择每路带信号指示灯，监听PFL指示灯和峰值指示灯
5、内置24-bitDSP数字效果， 32种效果，效果佳，可与专业效果器媲美
6、效果模式带液晶显示屏，显示直观，操作方便
7、两主输出，带平衡和非平衡输出口，两个推子独立控制，60mm进口推子
8、真正的两编组输出，两个推子独立控制，带编组开关，编组信号可以叠加到主输出
9、立体声监听输出，可以耳机监听，也可以外接音箱监听
10、两组立体声辅助返回，方便外接设备输出七段均衡，+/-12dB， 带直通和均衡开关，方便选择
11、外置大功率电源，提升信噪比
12、标准双12段光柱电平表，精确指示电平大小，带拨动选择开关，可以选择指示主输出，编组输出，推子前三种信号
13、独特的外观设计，SMT表面贴片工艺，性能可靠

14、带录音输出和录音回放输入

二、技术参数

型号：DSP-1622

等效输入噪音：≤-110dBm

频率响应：20Hz~20KHz(+1,-3dB)

线路输入时最大增益：≥20dB
传声器输入时最大增益：≥50dB

输入阻抗：话筒输入:≥1.0KΩ

线路输出:≥10KΩ

磁带输入:47KΩ

效果激励器输入:20KΩ

输出阻抗：左总输出:≤300Ω

右总输出:≤300Ω

监听总输出:≤300Ω

效果激励器输出:≤10Ω

卡式输出:≤10Ω
总谐波失真：＜1%（额定条件：20Hz-20KHz）
输入通道均衡特性：低频:80KHz/±15dB
中频:0.25-6.0KHz/±15dB
高频:12KHz/±15dB
转换器：24-BIT SIGMA-DELTA
效果种类：38种效果

采样速率：48KHz

整机功率：≤40W

电源：AC220V 50Hz

净重：6.5Kg
毛重：9.8kg

机壳尺寸：502×82×380mm（宽×高×深）
